MC4 Stecker und Steckverbindungen – Solarstecker für sichere Photovoltaik-Installationen
Steckverbindungen bilden die kritischen Verbindungspunkte in jeder Photovoltaikanlage und verbinden Solarmodule, Kabel und Wechselrichter zu einem funktionsfähigen Energiesystem. Der MC4 Stecker hat sich als Industriestandard etabliert und gewährleistet wetterfeste, berührungssichere und langlebige Verbindungen. Hochwertige Solarstecker zeichnen sich durch niedrige Übergangswiderstände, UV-Beständigkeit und Zertifizierungen nach internationalen Normen aus, die sichere und effiziente Stromübertragung über Jahrzehnte garantieren.
MC4 Stecker als Industriestandard
Der MC4 Stecker von Stäubli hat sich weltweit als Standard für Photovoltaik-Steckverbindungen durchgesetzt. Diese robusten Solarstecker verfügen über ein selbstverriegelndes System, das versehentliches Lösen verhindert und gleichzeitig werkzeugloses Stecken ermöglicht. Das Trennen erfordert spezielle Entriegelungswerkzeuge, was unbefugtes Manipulieren erschwert.
MC4 Stecker sind für Leiterquerschnitte von 2,5 bis 6 mm² ausgelegt und unterstützen Ströme bis 30 Ampere bei Spannungen bis 1500 Volt DC. Die Kontakte aus verzinntem Kupfer gewährleisten niedrige Übergangswiderstände und minimieren Verluste. Doppelte Dichtungen nach IP67 schützen vor Staub und Wasser.
Die Gehäuse aus UV-stabilisiertem Kunststoff widerstehen extremen Temperaturen von -40 bis +90 Grad Celsius. Ozonbeständigkeit und Resistenz gegen aggressive Umwelteinflüsse garantieren Langzeitstabilität. Hochwertige MC4 Stecker tragen alle Zertifizierungen und erfüllen Normen wie IEC 62852. Die weite Verbreitung von MC4 Steckern schafft Kompatibilität zwischen Komponenten verschiedener Hersteller. Adapter ermöglichen die Verbindung selbst zu anderen Steckersystemen. Eine solche Flexibilität erleichtert Anlagenerweiterungen erheblich.
Alternative Steckverbindungen und Systeme

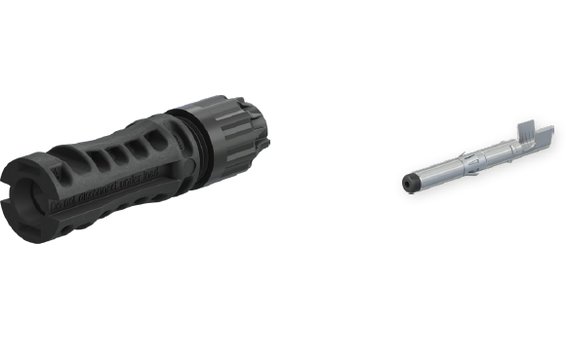

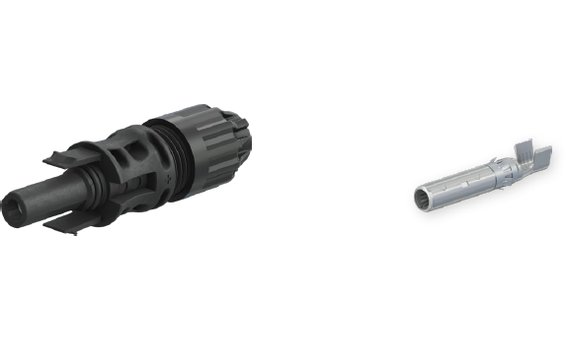

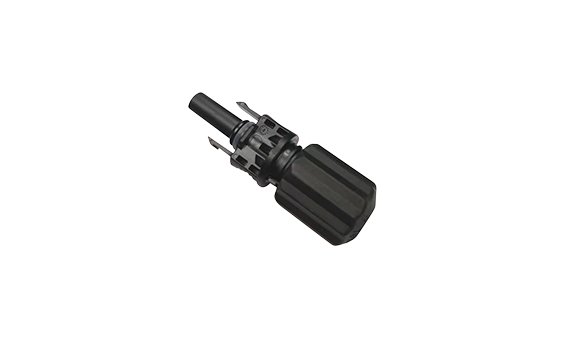

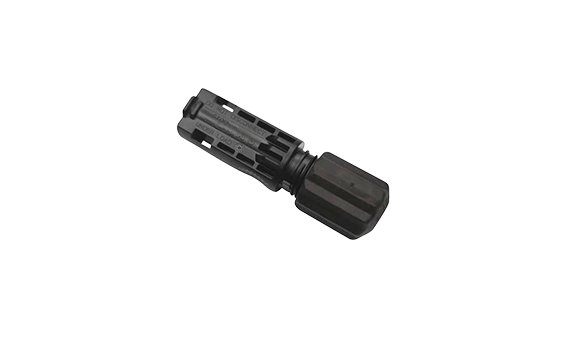

Neben dem dominierenden MC4 Stecker existieren weitere Steckverbindungssysteme für spezielle Anforderungen. Der Stäubli MC4-Evo2 stellt die Weiterentwicklung dar und bietet verbesserte Kontakttechnologie sowie höhere Spannungsfestigkeit bis 1500 Volt. Seine optimierte Geometrie ermöglicht eine kompaktere Bauweise bei gleichzeitig erhöhter Strombelastbarkeit.
Phoenix Contact Sunclix-Stecker bieten werkzeuglose Montage durch Push-in-Technologie. Das federnde Kontaktsystem erlaubt mehrfaches Stecken ohne Verschleiss und vereinfacht die Installation sowie Wartung. Diese Solarstecker eignen sich besonders für schnelle Montagen und temporäre Installationen.
QC-Solar-Stecker und TE Connectivity Solarlok repräsentieren weitere etablierte Systeme mit eigenen Stärken. Tyco Solarlok punktet mit robustem Verriegelungsmechanismus, während QC-Solar durch kostengünstige Fertigung überzeugt. Die Wahl des Systems richtet sich nach Herstellervorgaben der Module und Kompatibilitätsanforderungen.
Für Hochspannungsanwendungen über 1500 Volt kommen spezielle Steckverbindungen zum Einsatz, die erhöhte Isolationsabstände und verstärkte Dichtungen bieten. Diese Systeme finden Verwendung in gewerblichen Grossanlagen und sind für Hausinstallationen typischerweise nicht relevant.
DC-Sicherungen und Inline-Schutz
Integrierte DC-Sicherungen in Steckverbindungen vereinen mechanische Verbindung und Überstromschutz in einem Bauteil. Diese Inline-Sicherungen werden direkt in die Stringverkabelung eingesteckt und schützen einzelne Module oder Strings vor Überströmen. Die Sicherungselemente sind austauschbar und in verschiedenen Nennströmen zwischen 10 und 25 Ampere erhältlich.
Der Vorteil von Inline-Sicherungen liegt in der dezentralen Absicherung ohne zusätzlichen Sicherungskasten. Besonders bei komplexen Dachanlagen mit vielen Strings reduziert sich der Installationsaufwand erheblich. Die wetterfesten Gehäuse erlauben Montage direkt im Freien ohne zusätzlichen Schutz.
Sichtfenster an den Sicherungshaltern signalisieren den Zustand der Sicherung optisch. Durchgebrannte Sicherungen sind so auf Distanz erkennbar, was Wartungsrundgänge vereinfacht. Ihr Austausch erfolgt werkzeuglos durch Öffnen des Gehäuses und Einsetzen neuer Sicherungselemente.
Die Kombination mit Generatoranschlusskasten ermöglicht flexible Schutzkonzepte. Kritische Strings erhalten dabei Inline-Sicherungen, während unkritische zentral im Anschlusskasten abgesichert werden. Diese Hybrid-Lösungen optimieren Kosten und Sicherheit gleichermassen.
Adapterkabel und Kompatibilität
Adapterkabel überbrücken Inkompatibilitäten zwischen unterschiedlichen Steckersystemen und ermöglichen die Verbindung von Komponenten verschiedener Hersteller. MC4-auf-MC3-Adapter verbinden ältere Module mit neueren Wechselrichtern, während MC4-auf-Tyco-Adapter Kompatibilität zu SMA-Geräten schaffen.
Hochwertige Adapterkabel verfügen beidseitig über Originalstecker der jeweiligen Systeme und gewährleisten sichere elektrische Verbindung. Die Kabellängen liegen typischerweise zwischen 20 und 50 Zentimetern, was ausreichende Flexibilität bei kompakter Bauweise bietet. UV-beständige Isolierung und wetterfeste Ausführung erlauben dabei eine Ausseninstallation ohne Degradation.
Y-Adapter ermöglichen die Parallelschaltung mehrerer Strings auf einen Wechselrichtereingang. Diese Steckverbindungen fassen zwei oder drei String-Ausgänge zusammen und reduzieren dadurch die Anzahl benötigter Wechselrichtereingänge. Die Dimensionierung muss Stromaddition berücksichtigen und ausreichende Querschnitte vorsehen.
Verlängerungskabel mit vorkonfektionierten Steckverbindungen ergänzen zu kurze Modulkabel ohne aufwendiges Crimpen. Standardlängen zwischen 1 und 10 Metern decken dabei typische Anforderungen ab. Die Verwendung sollte sparsam erfolgen, da jede Steckverbindung einen potenziellen Fehlerpunkt darstellt.
Montagewerkzeuge und Crimpzangen

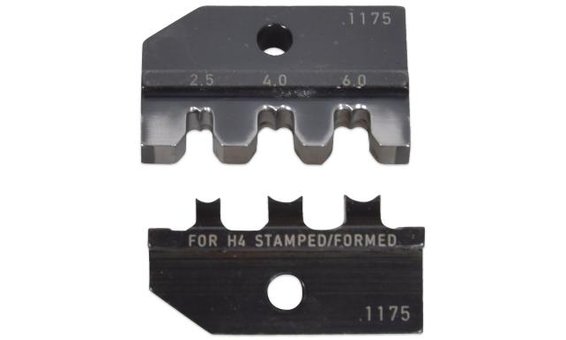

Die fachgerechte Montage von Steckverbindungen erfordert spezialisierte Werkzeuge. Crimpzangen für MC4 Stecker erzeugen definierte, gasdichte Verbindungen zwischen Kabelleiter und Kontaktstift. Hochwertige Zangen verfügen über Zwangssperre, die unvollständiges Crimpen verhindert und gleichbleibende Qualität garantiert.

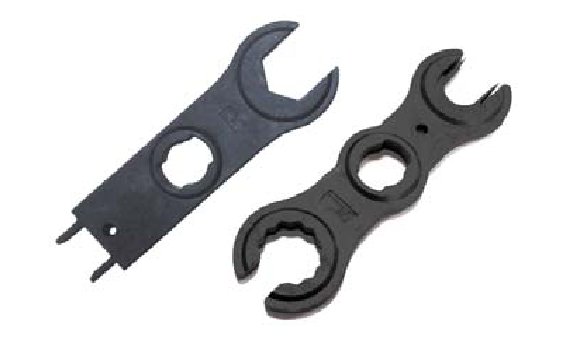

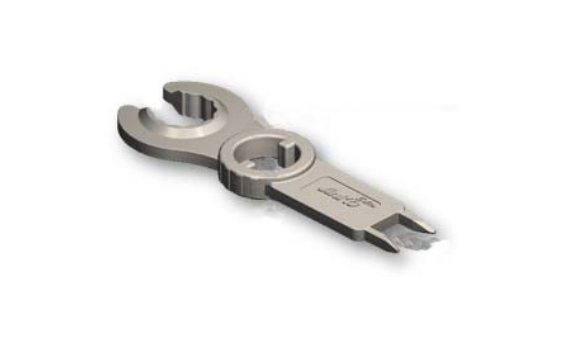

Entriegelungswerkzeuge lösen MC4 Steckverbindungen sicher ohne Beschädigung der Verriegelung. Die Werkzeuge werden zwischen Stecker und Kupplung geschoben und drücken die Rastelemente zurück. Professionelle Sets enthalten Entriegelungswerkzeuge für verschiedene Steckertypen und Hersteller.
Abisolierwerkzeuge entfernen Kabelisolierung präzise ohne Leiterbeschädigung. Automatische Abisolierer passen sich dem Kabelquerschnitt an und erzeugen saubere Schnittkanten. Die Investition in Qualitätswerkzeuge amortisiert sich durch Zeitersparnis und Fehlerreduktion bei häufiger Anwendung.
Kabelmessgeräte prüfen fertig montierte Steckverbindungen auf Durchgang, Isolationswiderstand und Polarität. Diese Tests identifizieren Montagefehler vor Inbetriebnahme und vermeiden spätere Fehlersuche. Dokumentierte Messungen erfüllen Normanforderungen und dienen als Abnahmeprotokoll.
Qualität, Sicherheit und Nachhaltigkeit von Steckverbindungen
Hochwertige Steckverbindungen und MC4 Stecker sind auf Betriebszeiten von 25 Jahren und mehr ausgelegt. UV-stabilisierte Kunststoffe degradieren nicht unter Sonneneinstrahlung, während korrosionsfreie Kontakte dauerhaft niedrige Widerstände sichern. Die Investition in zertifizierte Solarstecker zahlt sich durch Zuverlässigkeit und Wartungsfreiheit aus.
Gefälschte oder minderwertige Steckverbindungen stellen erhebliche Sicherheitsrisiken dar. Unzureichende Kontaktierung führt zu Erwärmung und Lichtbogenbildung mit Brandgefahr. Fehlerhafte Dichtungen ermöglichen Wassereintritt und Korrosion. Die Verwendung von Original-Steckern oder zertifizierter Produkte ist also essentiell!
Nachhaltigkeitsaspekte umfassen lange Lebensdauer, Reparierbarkeit und Recyclingfähigkeit. Hochwertige Solarstecker funktionieren wartungsfrei über Jahrzehnte und vermeiden vorzeitigen Austausch. Am Ende der Nutzungsdauer können Kunststoffgehäuse und Metallkontakte getrennt und recycelt werden. Die Wahl professioneller MC4 Stecker und Steckverbindungen ist eine Investition in Sicherheit, Effizienz und Langlebigkeit der Photovoltaikanlage.
