Chiave dinamometrica, vite a testa esagonale e altri utensili per l'installazione di impianti solari
L'installazione professionale di impianti solari richiede utensili specializzati, strumenti di misura e materiali di installazione per un montaggio sicuro e conforme alle norme. La chiave dinamometrica garantisce una coppia di serraggio corretta nei sistemi di montaggio, mentre la vite a testa esagonale assicura un fissaggio affidabile al tetto. Lo switch Ethernet consente il collegamento in rete tra inverter, sistemi di accumulo e sistemi di monitoraggio. Utensili di installazione di alta qualità sono essenziali per garantire la qualità, la sicurezza e la durata di qualsiasi impianto fotovoltaico.
Chiave dinamometrica per l'installazione di impianti solari
La chiave dinamometrica è l'attrezzo fondamentale per ogni installazione professionale di impianti solari e garantisce coppie di serraggio definite per tutti i collegamenti a vite. I sistemi di montaggio per moduli solari richiedono valori di serraggio precisi compresi tra 15 e 45 Newton metri. Coppie troppo basse compromettono la stabilità meccanica, mentre un serraggio eccessivo può danneggiare le filettature.
Le moderne chiavi dinamometriche sono dotate di cricchetto reversibile e di un campo di regolazione da 5 a 200 Newton metri. L'attivazione meccanica o acustica segnala chiaramente il raggiungimento della coppia. I modelli di alta qualità offrono una precisione del 3% secondo la norma DIN ISO 6789.
La calibrazione delle chiavi dinamometriche deve essere effettuata regolarmente. Dopo 5000 serraggi o una volta all'anno è obbligatoria una nuova calibrazione. Per l'installazione di impianti solari sono particolarmente pratiche le chiavi dinamometriche con inserti a innesto. I loro inserti intercambiabili coprono infatti la maggior parte dei tipi di viti.
Viti a testa tonda e penetrazione del tetto
La vite a testa tonda costituisce il collegamento tra il gancio del tetto e la trave e deve assorbire in modo sicuro i carichi del vento e della neve. Queste barre filettate metriche, di lunghezza compresa tra 120 e 400 millimetri, vengono avvitate in travi preforate. L'acciaio inossidabile di tipo A2 o A4 garantisce la loro resistenza alla corrosione. L'installazione a regola d'arte delle viti a testa esagonale richiede fori di diametro preciso. Nel caso del legno di conifere, il diametro della punta corrisponde al 70% del diametro della filettatura. Fori troppo grandi riducono i valori di estrazione, mentre fori troppo piccoli spaccano il legno.
Le viti a testa tonda di alta qualità hanno una filettatura metrica fine per garantire valori di estrazione massimi. Le versioni zincate o in acciaio inossidabile resistono meglio all'umidità. Sistemi di fissaggio alternativi, come gli ancoraggi per travi, riducono le penetrazioni nel tetto e agiscono lateralmente sulle travi.
Switch Ethernet per il collegamento in rete
Lo switch Ethernet collega inverter, contatori di energia, accumulatori a batteria e sistemi di monitoraggio in una rete funzionante. Per l'installazione di impianti solari sono necessarie connessioni dati affidabili per il monitoraggio remoto, gli aggiornamenti del firmware e il controllo intelligente dell'energia. Uno switch Ethernet professionale con 5-16 porte copre le dimensioni tipiche degli impianti.
Gli switch Ethernet industriali per grandi impianti solari hanno intervalli di temperatura estesi da -40 a +75 gradi Celsius e sono adatti per l'installazione in locali tecnici o aree esterne. I loro robusti alloggiamenti in metallo offrono protezione contro polvere e umidità secondo IP30 o superiore. Il montaggio su guida DIN consente il fissaggio in armadi di distribuzione o scatole di collegamento del generatore.
Gli switch gestiti consentono la configurazione di VLAN, la prioritizzazione del traffico dati e il monitoraggio dell'utilizzo della rete. Queste funzioni sono essenziali in impianti complessi con più inverter, accumulatori e integrazione Smart Home. Gli switch non gestiti, invece, offrono soluzioni plug-and-play economiche per installazioni semplici.
Nel dimensionamento dello switch Ethernet è necessario tenere conto anche delle espansioni future. Le porte di riserva consentono l'integrazione successiva, ad esempio, di wallbox, accumulatori aggiuntivi o display di monitoraggio. Le porte Gigabit Ethernet garantiscono una larghezza di banda sufficiente anche in caso di trasmissione simultanea di dati da più componenti.

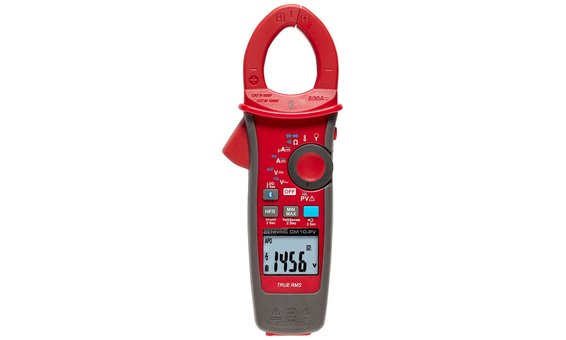

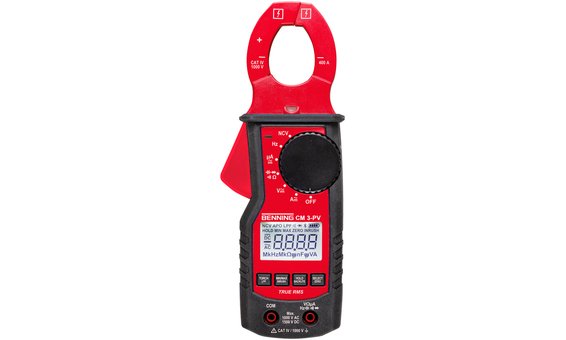

Pinza amperometrica e misurazioni elettriche
La pinza amperometrica è uno strumento di misura indispensabile per l'installazione e la messa in funzione di impianti solari. La sua misurazione di corrente senza contatto rileva correnti CA e CC senza interrompere il circuito. Le aperture delle pinze da 20 a 40 millimetri racchiudono i tipici cavi solari e le linee di corrente alternata.
Le misurazioni True RMS tengono conto delle armoniche e forniscono valori precisi anche con le forme d'onda distorte dei moderni inverter. I campi di misura da 0,1 a 1000 ampere coprono tutte le esigenze, dalle misurazioni delle stringhe alle alimentazioni principali. La precisione del 2% soddisfa i requisiti per le misurazioni di collaudo e la diagnosi dei guasti.
Le pinze amperometriche multifunzionali misurano anche tensione, resistenza, capacità e frequenza. I data logger integrati registrano i profili di misurazione e documentano il comportamento dell'impianto per ore o giorni. Le interfacce Bluetooth o WLAN trasmettono i valori misurati allo smartphone o al tablet per una comoda documentazione.
La combinazione di pinza amperometrica con funzione di misurazione della potenza consente di misurare la potenza attiva, la potenza apparente e il fattore di potenza. Queste analisi identificano le retroazioni di rete, valutano l'efficienza dell'inverter e ottimizzano così la configurazione dell'impianto.
Supporti per cavi e accessori di installazione
Il supporto per cavi ordina e fissa i cavi sui tetti, sui telai di montaggio e nei locali tecnici. Le fascette in poliammide resistenti ai raggi UV resistono all'irraggiamento solare e alle variazioni di temperatura per decenni. Le fascette speciali offrono la massima resistenza meccanica per cavi pesanti o installazioni esposte.
I morsetti per cavi con inserto in gomma proteggono l'isolamento dei cavi dai punti di sfregamento e distribuiscono uniformemente le forze di pressione. I supporti per cavi autoadesivi consentono un montaggio senza attrezzi anche su superfici lisce come tetti in lamiera o rivestimenti in plastica. Il fissaggio deve essere effettuato ogni 30-50 centimetri per proteggere i cavi dal vento e dalle sollecitazioni meccaniche.
Le canaline per cavi in alluminio o plastica consentono una posa ordinata nei locali tecnici e proteggono dai danni meccanici. I divisori integrati separano i cavi di corrente forte, di comunicazione e di terra in conformità con le norme. Le versioni senza coperchio facilitano il montaggio di cavi aggiuntivi in caso di ampliamento dell'impianto.
I passacavi per i supporti dei cavi proteggono i cavi durante il passaggio attraverso bordi in lamiera o muratura. I passacavi in gomma impediscono lo sfregamento e garantiscono una protezione duratura. Le introduzioni dei cavi nelle scatole di collegamento del generatore o negli alloggiamenti degli inverter richiedono pressacavi conformi alla classe di protezione IP.

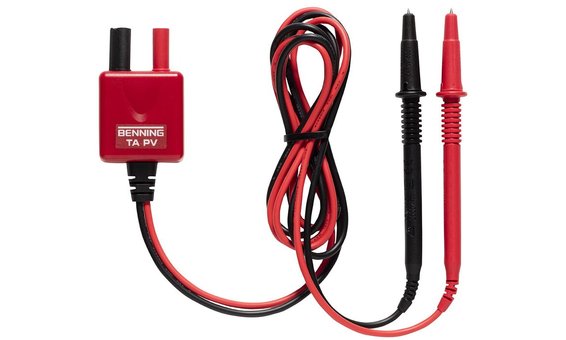

Punta di prova e controllo della tensione
La punta di prova è uno strumento di sicurezza fondamentale per verificare l'assenza di tensione prima di iniziare qualsiasi installazione di impianti solari. I tester di tensione bipolari rilevano tensioni da 6 a 1000 volt CA/CC e segnalano visivamente e acusticamente. Una verifica corretta previene incidenti elettrici potenzialmente letali!
I tester di tensione senza contatto rilevano i campi elettrici senza contatto diretto. Questi tester identificano i cavi sotto tensione nelle pareti e localizzano le rotture dei cavi. Gli indicatori di direzione del campo rotante a tre poli verificano la corretta assegnazione delle fasi negli inverter trifase. Una sequenza di fasi errata può infatti causare errori o danni.
Sostenibilità e qualità degli strumenti di installazione
Gli strumenti di alta qualità per l'installazione di impianti solari sono progettati per durare decenni, riducendo così il consumo di risorse. Chiavi dinamometriche con teste intercambiabili, pinze amperometriche riparabili e robusti supporti per cavi evitano la sostituzione prematura. L'investimento in strumenti di qualità si ammortizza grazie alla loro durata e affidabilità.
I materiali di installazione sostenibili comprendono viti a testa cilindrica in acciaio inossidabile, canaline per cavi in alluminio riciclabile e componenti in plastica stabilizzati ai raggi UV. Questi materiali funzionano senza necessità di manutenzione per tutta la durata di vita dell'impianto, che va dai 25 ai 30 anni. Al termine del loro utilizzo, i componenti in metallo e plastica possono essere separati per tipo e riciclati.
L'installazione a regola d'arte di impianti solari con strumenti professionali garantisce la qualità dell'impianto, la sicurezza di funzionamento e il massimo rendimento per decenni. La combinazione di chiave dinamometrica, vite a testa esagonale, switch Ethernet, pinza amperometrica, fermacavo e puntale di prova costituisce l'attrezzatura di base di ogni installatore solare.
