Rundfalz Tonnendach

Münsingen (BE)
210 kWp, 2018
Schulhaus Schlossmatt

Ästhetik, Leistung und Überwachung. Alles unter einem Dach.

Das Schulhaus Schlossmatt hat sich entschieden, die grosse Dachfläche für eigenproduzierten Strom und somit auch für eine nachhaltige Zukunft zu investieren.

Mit dem novotegra Montagesystem konnte die Rundung gut eingebunden werden.

Mehr als nur ein paar Solarmodule...

Bei dieser schönen Anlage hat die Firma Baumann Elektro AG 676 JA Solar Mono JAM60S01-310/PR-Module im Querformat verbaut. Damit konnte sichergestellt werden, dass die Solaranlage der Dachform möglichst optimal folgt. Durch den zusätzlich installierten Solar-Log 2000 hat das Schulhaus Schlossmatt eine sehr professionelle Überwachung. Zusätzlich wird damit nebst vielen weiteren Funktionen der Eigenverbrauch gemessen und grafisch dargestellt.

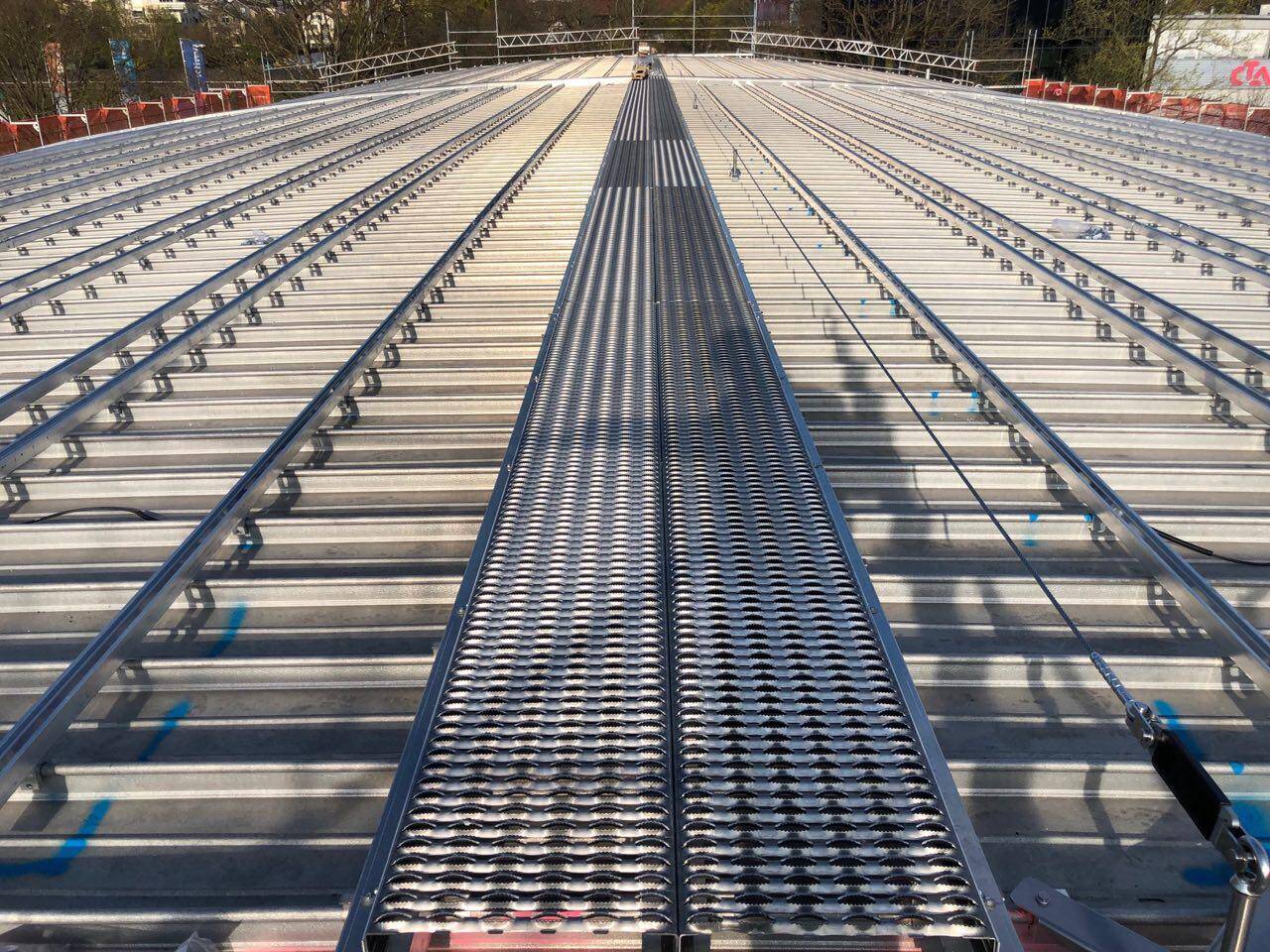

Auf diesem runden Blechfalzdach wurde mit Rundfalzklemmen, Basisschienen und Klemmsystem gearbeitet. Durch die Quer-Verlegung der Schienen (und Direkt-Montage der Klemmen) konnte die leichte Rundung gut überwunden werden.

Der erzeugte DC-Strom wird duch 2x ABB PVS-100-TL SY2 FULL Wechselrichter umgewandelt, die in einem Schaltschrank versorgt sind. Diese leistungsstarken String-Wechselrichter vereinfachten die Installation durch Ihre 6 unabhängigen MPPT.

Durch den zusätzlich verbauten ABB NA-Schutz CM-UFD.M31 wird die Über- und Unterspannung gemessen. Somit wird die Anlage im Problemfall (z.B. instabiles Netz) vom Netz getrennt.
